降低制版成本,更好地利用线路板经济尺寸

在电子产品的设计中，成本是重要的指标之一，能够减少成本的方法很多，这里主要谈谈PCB板的成本问题。有人说，我把PCB设计得很小，不就减少了成本吗?其实不尽然，?板子做得太小了，加工不方便，生产效率低，这就增加了加工成本，对整个产品来说，总成本说不定还增加了。同样，板子做得太大时，加工也不方便，还会有曲硗变形等不利因素。

那什么样的PCB板成本更低呢？我认为，主要（但不仅只）有以下三方面：

（1）单板PCB的面积尽量小。

PCB板的价格一般按面积的大小来计算的，板子小了，单板价格自然便宜。

（2）PCB板大小适中，加工方便。

当单板很小时，就要进行拼板开模，以提高生产效率，减少加工工时，节约加工成本。

（3）PCB厂家在生产PCB板时，原材料的利用率高。

PCB板厂的原材料一般都是1020mm×1020mm和1020mm×1220mm规格的多，如果单板或拼板的尺寸不合适，PCB生产过程中，就会产生很多的原料废边，PCB板厂会把之些废边的价格都加到你的板子上，这样你的PCB板单位价格就贵一些；如果板子大小设计得好，单板或拼板的尺寸是原材料的n等分，那么原材料的利用率就高，PCB板厂也好开料，以一样的原材料尺寸，做出更多的板子，单板价格也就是更便宜了。

下表列出合理的PCB板尺寸规格，供设计工程师参考。

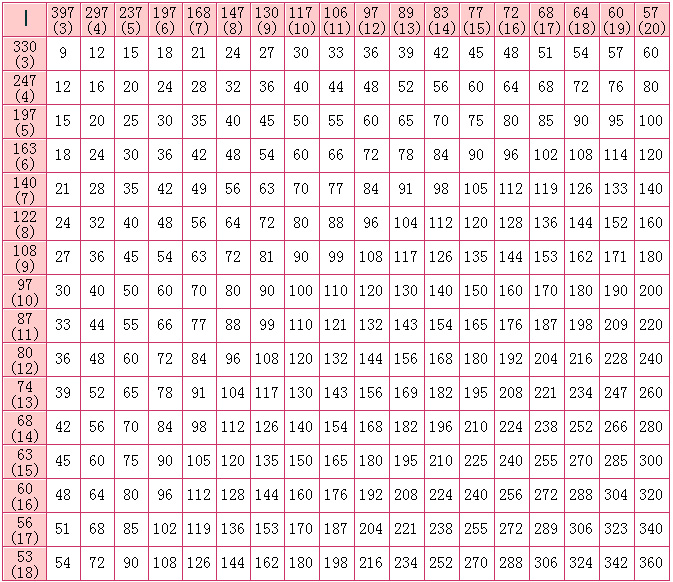

PCB板经济尺寸表（请点击该图片在新窗口打开看全图）
